火车底部下装鹤管、装卸鹤管使用效果说明

2024/3/21 13:07:36 字体:  浏览 54

火车底部下装鹤管装卸鹤管使用效果说明

      火车底部下装鹤管装卸鹤管使用效果说明,国内铁路槽车正向着大容积油槽的方向发展,现装卸鹤管液下装车高度已远不能满足新车型安全装车规范的要求。国内装卸鹤管导流头的深度尺寸只能满足G60车型槽车装油150毫米安全距离,而GQ70罐车装车时导流头距油槽车底部425毫米,达不到200毫米以下装车的要求。
      实现导流头伸出和缩回功能,能够达到200毫米以下装车目的火车底部下装鹤管、装卸鹤管。一种火车底部下装鹤管、装卸鹤管,其组成包括:装卸鹤管,装卸鹤管内下部装有伸缩管,伸缩管内装有拉伸弹簧,拉伸弹簧一端连接拉伸弹簧调整器,拉伸弹簧调整器连接导流头,拉伸弹簧另一端连接拉伸弹簧连接器,拉伸弹簧连接器穿有轴销,拉伸弹簧连接器和装卸鹤管上部通过横轴连接。

火车底部下装鹤管装卸鹤管,轴销与拉伸弹簧连接器之间装有垫圈,装卸鹤管与伸缩管之间装有密封盖卡座,导流头连接橡胶板,。[0007]火车底部下装鹤管、装卸鹤管,拉伸弹簧调整器一端插入导流头内,导流头底部与橡胶板之间通过螺栓连接固定,伸缩管底部连接导流头。

火车底部下装鹤管装卸鹤管,拉伸弹簧连接器具有延伸臂,延伸臂与垫圈之间通过螺栓连接固定。

火车底部下装鹤管装卸鹤管,伸缩管为不锈钢伸缩管,拉伸弹簧为不锈钢丝拉伸弹簧,密封盖卡座为铜合金密封盖卡座,导流头由铸铝合金和耐油导静电橡胶板组成。
有益效果:
      在升降管内增加伸缩管拉伸弹簧结构,实现导流头伸出和缩回功能达到200毫米。拉伸弹簧带动伸缩管的大伸缩行程能够达到450毫米。

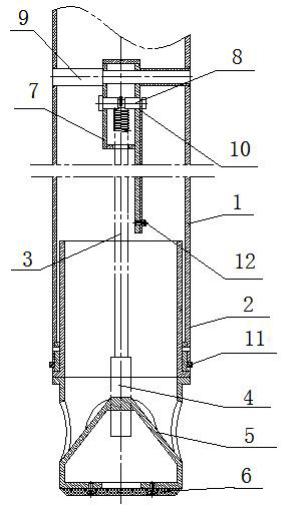

附图1是本产品的结构示意图。
火车底部下装鹤管、装卸鹤管安装使用步骤:

火车底部下装鹤管装卸鹤管,其组成包括:装卸鹤管1,装卸鹤管内下部装有伸缩管2,伸缩管内装有拉伸弹簧3,拉伸弹簧一端连接拉伸弹簧调整器4,拉伸弹簧调整器连接导流头5,导流头连接橡胶板6,拉伸弹簧另一端连接拉伸弹簧连接器7,拉伸弹簧连接器穿有轴销8,横轴9穿过拉伸弹簧连接器和装卸鹤管上部。
