自动磷酸盐加药装置的原理、结构和调试投运情况分析?

2020/4/27 9:22:33 字体:  浏览 221

自动磷酸盐加药装置的原理、结构和调试投运情况分析?


       自动磷酸盐加药装置的调试及运行连云港市宏琦电力辅机有限公司介绍生产的自动磷酸盐加药装置的原理、结构和调试投运情况,及适用于炉水pH-PO4协调控制的智能型自动加药控制器。关键词自动磷酸盐加药装置,磷酸盐在线分析仪,炉水磷酸盐协调处理龙口电厂炉水磷酸根的监测一直采用人工磷钥黄比色分析法,加药采用人工调节磷酸盐柱塞泵行程的方法。我厂安装使用了连云港市宏琦生产的自动磷酸盐加药装置。经过近两年时间的运行,证明该系统性能基本稳定,精度较高,维护量小。现将有关情况介绍如下。

       自动磷酸盐加药装置系统组成和工作原理:1系统组成该装置主要由磷酸很快速分析仪、智能调节仪、交流变频器及加药泵等组成(图1)。

       1)DY9010磷酸根快速分析仪该仪表由东北电力学院应用化学系研制生产,由于采用了单片机、流动注射及蠕动泵等先进技术,具有运行可靠、测量准确、试剂耗量小、维护量小等特点。技术参数为:测量范围:0~20mg/LPO:;分析速度:l次/Zmin;测量精度:RSDM3.0%;试剂耗量:1.SL/月;水样温度:M40℃;;环境温度:M40oC;输出:DC0~10、4~20mA、DC0~10mV、0。5V;显示:LED数码管四位显示;重量:3.3kg;水样流量:MZml/min。

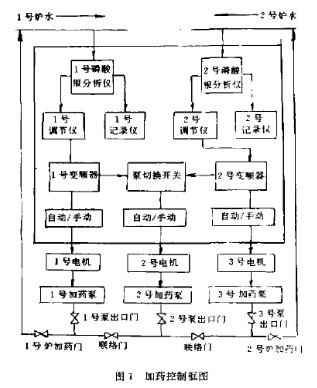

       2)技术参数为:适配电机:M4kw交流电机;输入电源三相380~415V士10%、50HZ;输出电压:三相380~460V、0.5~360HZ;输出电流:8.6A;重量:0.ekg。1.ZXi作原理本装置以磷酸根分析仪作为检测仪表。当炉水中磷酸根含量发生变化时,磷酸根分析仪送出与磷酸根浓度相对应的0~10mA电流信号.输入调节器巾.与调节器巾顶牛设家的磷酸图1加药控制框图根浓度进行比较,将控制信号输出至变频器,后者按控制信号的大小将三相380V、50Hz交流电源变为相应频率及电压的三相电源,送至交流电机,以改变电动机转速,从而改变往复泵的往复频率,使炉水的磷酸根浓度保持在设定范围内。自动磷酸盐加药装置采用两台控制仪及三台加药泵。1号、3号磷酸盐泵常开,2号泵备用。当1、3号泵出现故障时,可通过控制柜上的转换开关启动备用泵向炉内加药,同时设有自动/手动切换开关,当自动调节系统出现故障时,可切换至手动。电路原理如图2所示(以2号炉为例)。2系统调校2·1参数设定参数设定对自动调节系统投入运行十分重要。设定恰当与否将直接影响自动调节的效果,但由于影响磷酸根浓度的因素较多,难以准确测试,因而采用经验法对系统参数进行设定。1)磷酸盐泵行程未装自动调节时,磷酸盐泵行程一般调节在30%~50%之间即可达到机组对磷酸根浓度的要求,因此取50%行程。2)调节器参数由于磷酸根浓度是一多容且滞后大的对象,初始PID设定为:6取80呢、T;取5min、Tn取lmin、采样周期4min。3)变频器参数最低频率:10HZ;最高频率:50HZ。

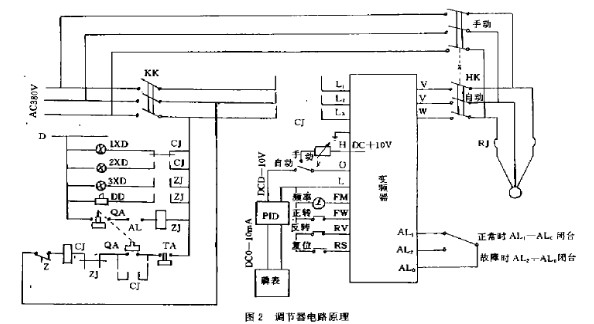

       4)1)磷酸根分析仪作为自动调节装置的检测仪表,磷酸根分析仪必须准确可靠,因此每次启动必须用3mg/L和7mg/L的标样进行两点标定,然后用常用浓度标样进行检验,合格后投入运行。

       2)试投调节器一。当炉水中磷酸根浓度接近s.emg/L时,将手动/自动开关置自动,观察磷酸根浓度的变化过程。若调节过程缓慢或偏差过大,应适当修改相应的整定参数,当出现异常时,应立即切除自动,进一步检查,然后再次试投。

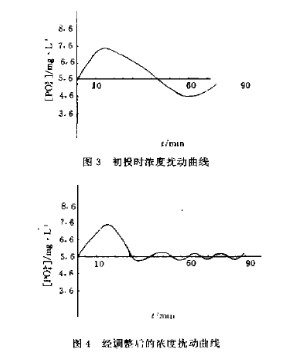

       3)扰动试验调节器投运后,为鉴别调节过程是否满足要求,并修改整定参数,必须对系统进行如下的扰动试验:切除自动,将磷酸盐泵行程调至80%,当磷酸根浓度达到7.3mg/L时,将磷酸盐泵行程调回50%,并立即投入自动,观察调节过程及记录仪录下的扰动曲线(图3),由曲线可以看出,磷酸根浓度经过几次波动后才回到原来的数值,说明有过调现象,应增大凋节器比例带入同时由曲线可以看出,磷酸根浓度需经过较长时间才能恢复到原来的数值,说明积分时间偏大,应调小民经过几次调整后,磷酸根浓度变化如图4所示,说明达到了比较满意的调节效果,系统可以正式投入运行。调节器最终参数为:6一100拓、T;一3min、Tn一2mln、周期一2“‘“。t/min图3初投时浓度扰动曲线图4经调整后的浓度扰动曲线3运行维护‘装置的运行质量与维护水平有直接联系,要求仪表工作人员有较高的技术水平和良好敬业精神,同时应制订完善的设备维护计划。运行和维护的主要参数是磷酸根分析仪。l)每日检查仪表指示值、水路、药路等系统是否泄漏,水样流量是否达到仪表要求。每十五天用7mg/L标样进行校验,当l测量平均值一标样值l>1.0时,必须对仪表进行重新标定。并将所有阀管移动一次位置。

       每月用3mg/L和7mg/L两种标样对仪表进行标定,并更换一次泵管。

       长期停机时,用高纯水对所有管路进行10min冲洗,从阀上取F所有管路。打开蠕动泵泵管压盖,将泵管释放开。自动调节装置的其它部分如变频器、调节器、柱塞泵等设备一般无需特别的维护。

       自动调节系统的改进随着机组容量的增大,对锅炉水质的要求越来越高。常规的磷酸盐处理法已无法适应大容量机组对炉水水质的要求,必需采用协凋PH-PO。处理方式方能满足机组的要求。其要点是使炉水的R值([Nal/[PO。I)维持在2.2~2·85范围内。协调PH一磷酸盐处理是一个很复杂的过程。主要原因是影响R值的因素很多,如负荷、排污量、水质、温度,炉内状况等。对于这一过程难以用数学模型描述。同时由于表计测量的滞后和磷酸根表测量的周期性(非连续性),用一般调节器已无法达到要求,必须采用一种能够对最佳工作参数自动寻找的智能型模糊控制器,才能从根本上解决,以提高系统的精度和可靠性。目前这种炉水磷酸盐协调处理的自动加药装置,是连云港市宏琦公司生产并已应用于电厂,效果良好。

       国产磷酸根分析仪的精度、可靠性、分析速度等方面已有了很大的提高,有的指标已超过了世界发达国家同类产品,同时交流变频技术和智能模糊控制技术的应用,使自动磷酸盐加药装置达到了比较完善的水平,如果能在电力等行业推广应用,必将产生巨大的经济效益和社会效益。自动磷酸盐加药装置的调试及运行,磷酸盐在线分析仪,炉水磷酸盐协调处理介绍了连云港市宏琦电力辅机有限公司生产的自动磷酸盐加药装置的原理、结构和调试投运情况,及适用于炉水pH-PO4协调控制的智能型自动加药控制器。
