槽车鹤管检修规程(鹤管设备结构及特点、常见故障及处理方法)

2023/6/25 11:09:51 字体:  浏览 681

槽车鹤管检修规程(鹤管设备结构及特点、常见故障及处理方法)

槽车鹤管检修规程(鹤管设备结构及特点、常见故障及处理方法)
一、
槽车鹤管设备结构及特点:
1.1

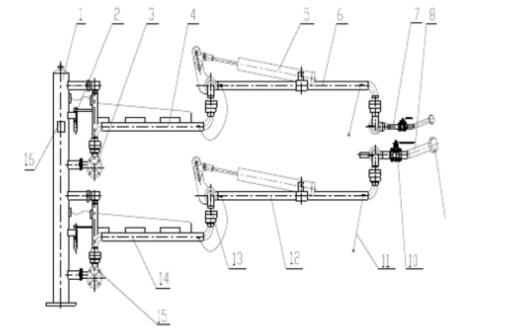

槽车鹤管的结构图如下:

1、             气相外臂
2、内臂锁紧装置 气相外伸臂  12
3、气相入口法兰组件 8  液相外伸臂  13
4、气相内臂     9
快速接头   14
5、弹簧缸平衡系统   10球阀  15 液相入口法兰组件
1.2
槽车鹤管结构特点:
1.2.1设有气相管与液相管,即所谓的双相结构。主要适用于槽车密闭装卸作业。借助快速接头与槽车连接,装卸臂前端均设有球阀,以便于装卸作业。

1.2.2设备的管线借助于连接件连接在立柱上,立柱下端配置有底板,借助4根螺栓固定于装卸台上。

1.2.3由接口法兰、内臂、外臂、垂管等部件组成设备管线的主体,并由几个旋转接头有机的连接,实现垂管的三维运动,从而确保了在包络范围内的任何位置与槽车正确对接。

1.2.4槽车鹤管设备配置有弹簧缸平衡装置,出厂前已经严格调试,用于平衡外臂和垂管等部件的重力力矩,确保外臂趋于平衡。

二、槽车鹤管常见故障及处理方法

1、常见故障:密封圈是否否老化、磨损,密封口是否破不;处理方法:研磨修复,当研磨后不能保证其配合尺寸和配合精度时应更换。
2、装卸臂鹤管旋转不灵活。常见故障:润滑不够;处理方法:加满润滑油。
3、检修周期

3.1中修3-6月:

3.2大修6-12月。

4检修内容

4.1中修项目

4.1.1打磨或更换污损或氧化的触点;

4.1.2检查并及时紧固所有松动的螺丝。

4.2大修项目

4.2.1包括中修项目;

4.2.2检查主密封圈渗漏情况,及时更换主密封圈;

4.2.3打开外臂平衡弹簧缸塑料盖并下压外臂,使弹簧压缩,这时在缸体内加注钙基或锂基润滑脂;

4.2.4对旋转接头进行-次换酯润滑。

5槽车鹤管拆卸和安装

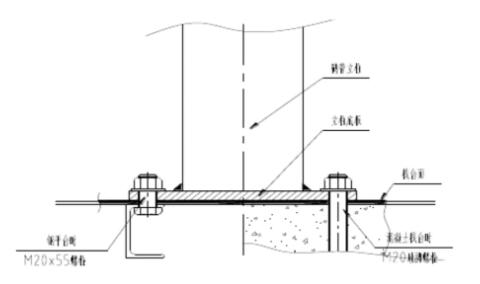

5.1立柱安装

装卸臂鹤管的立柱置于栈台面上,然后用4根M20的螺栓将立柱底板固紧在平台上, (根据需要可借助事先备好的垫板将立柱调垂直,同时,注意钢栈台与混凝土栈台所用螺栓的长度不同)。

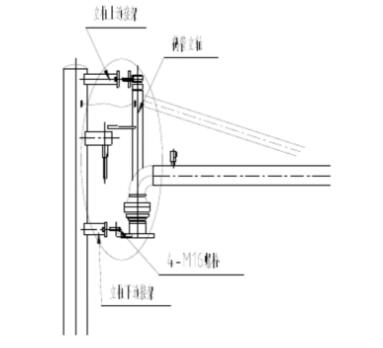

5.2组装槽车鹤管本体于立柱上借助4根M16X55的螺栓将鹤管的立轴与立柱连接在一起。

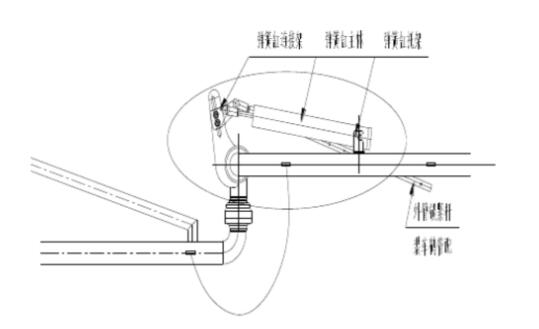

5.3弹簧缸安装与调试注:1、此步骤仅适于弹簧缸与鹤管分开发货时(通常弹簧缸与鹤管主体在制作现场组装于一起整体发货)。

2、该型设备未、为双弹簧缸,可按单弹簧缸分别调整。将弹簧缸放于外臂上,抬起外臂至合适位置,用销轴使弹簧缸与连接架相连
接。应正确调整弹簧缸的压力以起到调整平衡力的作用,使得鹤管外臂达到随遇平衡状态。弹簧缸压力调整方法如下:上仰外臂,使弹簧缸杆完全退进缸筒内,分2种方法:

A.取下弹簧缸帽,适当调整拉杆端部螺母,改变弹簧力至合适力度,盖上弹簧缸帽。

B、松开弹簧缸连接架与刀板之连接螺栓,然后沿刀板的长槽将连接架适当向上或向下移动少许,再旋紧螺母即可(注:此工作必须由业人员进行)。

5.4管线连接将装卸臂的接口法兰与用户现场的管线法兰连接起来(通常此部分工作采用现场配作的方法,即:将螺栓、垫片及将欲连接的一对法兰连接好,然后配管焊接。
注意:安装前必须要保证对接法兰的水平,以免造成臂操作困难。
