磷酸盐加药装置厂家产品技术与安装使用目的

2024/5/11 14:35:19 字体:  浏览 33

磷酸盐加药装置厂家产品技术与安装使用目的

      磷酸盐加药装置厂家产品技术与安装使用目的,现有技术磷酸盐加药装置长期使用过程中常常会出现输送药业管道的堵塞,造成计量泵长期输送大颗粒药业造成损坏,影响使用寿命,并且先有技术的加药管路一般采用一个计量泵,即使采用多个也多为串联连接,输送和计量效率较低,有待改进,再者现有技术的磷酸盐加药装置液过多会导致溢流,导致一定量的药剂浪费,有待改进。
      针对现有技术的不足,提供了一种输送效率好,有效延长计量泵使用寿命,有效防止药液溢流的磷酸盐加药装置。
      为实现本实用新型目的,提供了以下技术方案:磷酸盐加药装置,其特征在于包括底部基座、设置于基座上的加药溶解箱,加药溶解箱顶端设置有搅拌装置,搅拌装置搅拌轴伸入加药溶解箱内,搅拌装置一侧设置有活动可拆卸式溶解筐以及自来水进管,加药溶解箱侧壁设置有侧装式磁翻板液位计,加药溶解箱底端设置有排污管,加药溶解箱近顶端设置有溢流出液口,加药溶解箱近底端设置有两个出液口,两个出液口设置连通管道相互并联,并各自设置一出液管道分别连接一分配母管,出液管道上均各自设置有一计量泵,分配母管间设置有并联管道并联,并联管道上设置药液出口,溢流出液口设置溢流管道分别连接两个分配母管。
      出液口与计量泵之间的出液管道上设置有出液球阀。溢流出液口与分配母管之间的溢流管道上依次设置有Y型过滤器、出液球阀以及出液安全阀。
      分配母管上均设置有压力表,压力表与分配母管的连接管道上设置有压力表用球阀、压力表用缓冲罐。并联管道上出液球阀和出液止回阀。
      使用
磷酸盐加药装置有益效果:本实用新型通过设置并联的两个计量泵以及两个分配母管,并加设过滤器,大大提高了过滤效率以及计量泵的使用寿命,通过增设溢流出液口,防止药业溢流。

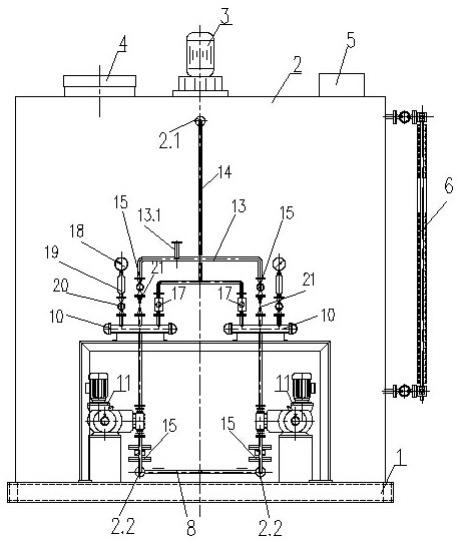

      图1为
磷酸盐加药装置主视图。
      图2为图1的俯视图。
实施例1:
磷酸盐加药装置,包括底部基座1、设置于基座1上的加药溶解箱2,加药溶解箱2顶端设置有搅拌装置3,搅拌装置3搅拌轴伸入加药溶解箱1内,搅拌装置3一侧设置有活动可拆卸式溶解筐4以及自来水进管5,加药溶解箱2侧壁设置有侧装式磁翻板液位计6,加药溶解箱2底端设置有排污管7,加药溶解箱2近顶端设置有溢流出液口2.1,加药溶解箱2近底端设置有两个出液口2.2,两个出液口2.2设置连通管道8相互并联,并各自设置一出液管道9分别连接一分配母管10,出液管道9上均各自设置有一计量泵11,分配母管10间设置有并联管道13并联,并联管道13上设置药液出口13.1,溢流出液口2.1设置溢流管道14分别连接两个分配母管10。出液口2.2与计量泵11之间的出液管道9上设置有出液球阀15。溢流出液口2.1与分配母管10之间的溢流管道14上依次设置有Y型过滤器16、出液球阀15以及出液安全阀17。分配母管10上均设置有压力表18,压力表18与分配母管10的连接管道上设置有压力表用球阀19、压力表用缓冲罐20。并联管道13上出液球阀15和出液止回阀21。
      加药溶解箱容积:1.0m3
      台数:1台
      搅拌机功率:0.75KW,415V
      台数:1台
      搅拌箱材质:碳钢衬胶
      搅拌叶轮、叶轴材质:碳钢衬塑
      计量泵形式:柱塞式
      计量泵流量:0-60L/H
      计量泵扬程:3.0MPa
      计量泵台数:2台
      现场电控箱:1台
      阀门、管道材质:304不锈钢。
